Подключение выключателя Legrand Structura своими руками
В этой статье мы рассмотрим монтаж двухклавишного выключателя Legrand Structura.

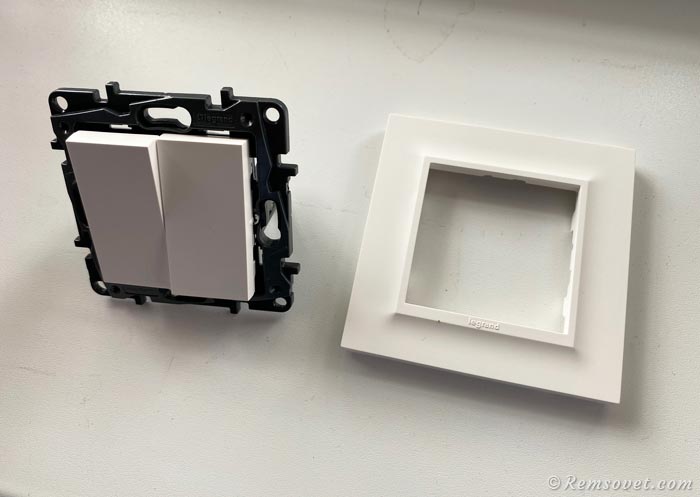

Данный выключатель модульного типа и продаётся без рамки. Рамку нужно докупать отдельно и соответственно его можно устанавливать в одном блоке с другими выключателями или розетками объединяя общей рамкой на один – пять постов.
Необходимо снять клавиши выключателя для доступа к винтам разжимных лапок (для фиксации в подрозетнике):
Особенностью данного выключателя являются безвинтовые зажимы, что существенно сокращает время монтажа.

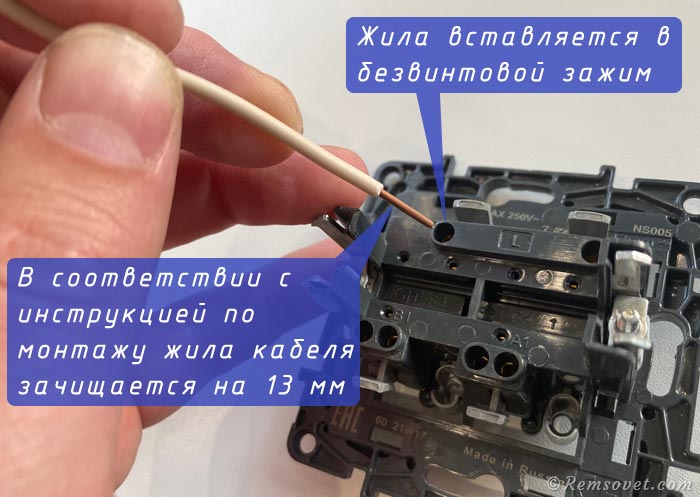

То есть по сути зачищенная от изоляции (по инструкции на 13 мм) жила кабеля заводится в отверстие с обратной стороны выключателя и специальный зажим её фиксирует:
Чтобы вытащить жилу при демонтаже выключателя нужно нажать на специальный пластиковый рычажок и потянуть на себя.

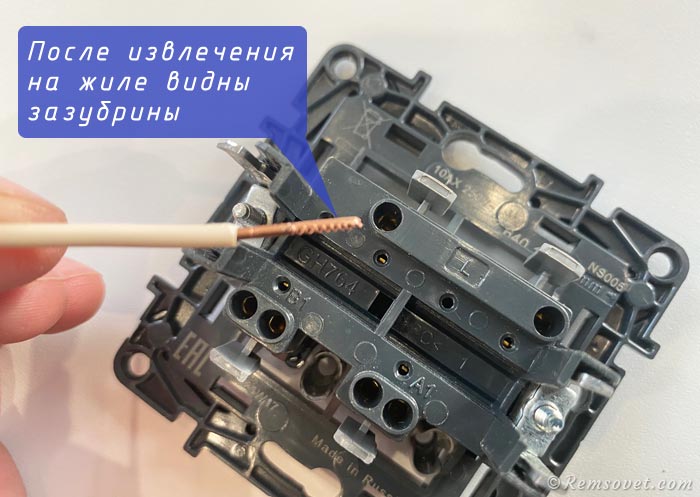

Некоторые пользователи отмечают, что сталкиваются с проблемой при извлечении жилы из зажима, так как жилу сильно закусывает. Вот несколько советов, как извлечь жилу кабеля из зажима розетки Legrand Structura:
- Можно попробовать протолкнуть жилу немного вперёд и только потом (соответственно при нажатом рычажке) тащить её на себя;
- Некоторые советуют покрутить жилу влево-вправо при извлечении;
- Также можно использовать пассатижи и с их помощью вытянуть жилу из зажима (опять же, не забывая зажать пластиковый рычажок).

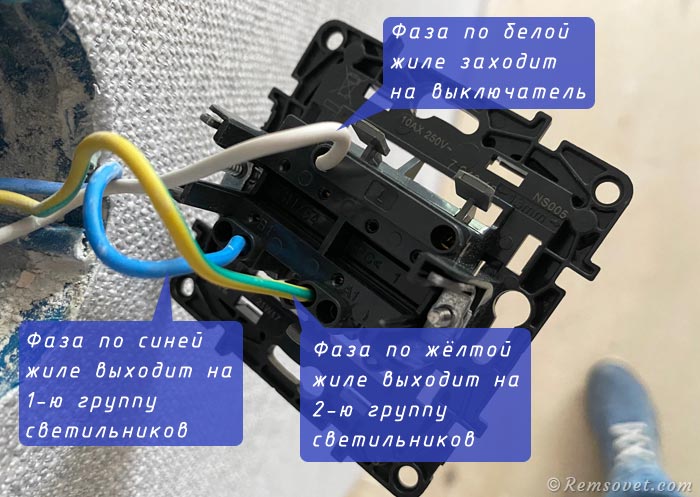

Также в инструкции указано, что для подключения могут использоваться жёсткие и гибкие проводники. И если жёсткую жилу кабеля ВВГ можно просто завести в отверстие зажима, то в случае с гибким проводником нужно предварительно «раскрыть» зажим, зажимая пластиковый рычажок и только тогда заводить жилу под контакт.

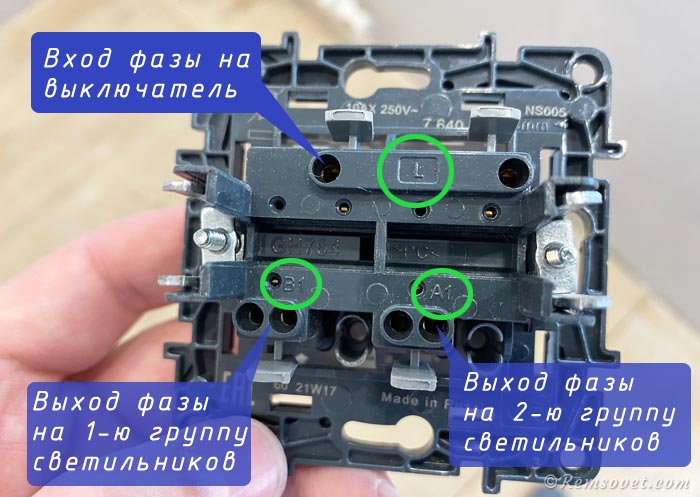

На обратной стороне выключателя показана схема подключения:
Общая схема работы двухклавишного выключателя:
Фиксация выключателя в подрозетнике происходит при помощи распорных лапок, а также при помощи самих винтов подрозетника:

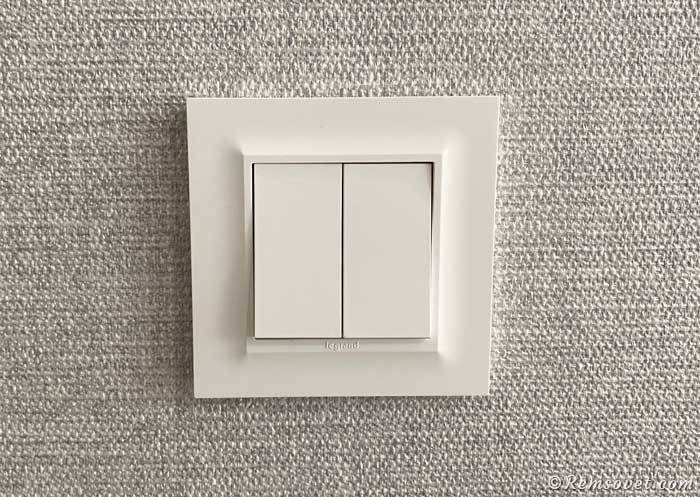

На последнем шаге клавиши выключателя крепятся на место и устанавливается рамка:
На этом всё. Надеюсь, информация оказалась для вас полезной.
