Установка розетки Legrand Etika на два поста своими руками

9-06-2025, 23:35Ремонт и отделка / Электрика и освещение

В этой статье я пошагово расскажу о монтаже розетки Legrand Etika на 16А на два поста.

Legrand Etika – это модульная розетка, приобретая которую, вы можете собрать розетку на один, два, три поста, меняя только рамку. Также в этой серии есть выключатели и соответственно под одной рамкой можно объединить розетки вместе с выключателями, что достаточно удобно и эстетично.

Предварительно под розетку на два модуля был установлен блок подрозетников.

Подробнее о монтаже блока подрозетников и выборе алмазной коронки можно почитать в другой статье.

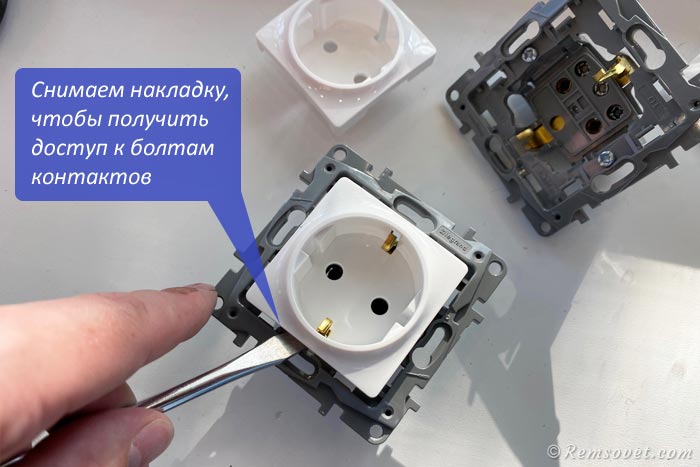

Шаг 1. Распаковываем розетки и рамку на два поста. С розеток снимаем пластиковые накладки, чтобы получить доступ к болтам, фиксирующим зажимные клеммы:

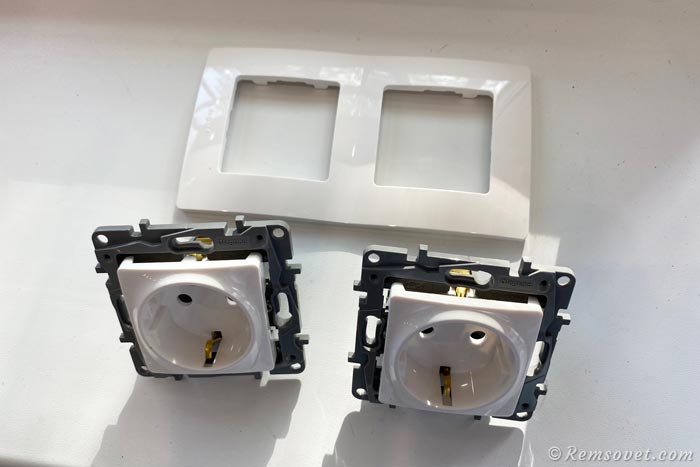

Розетка Легранд Этика и рамка на два поста

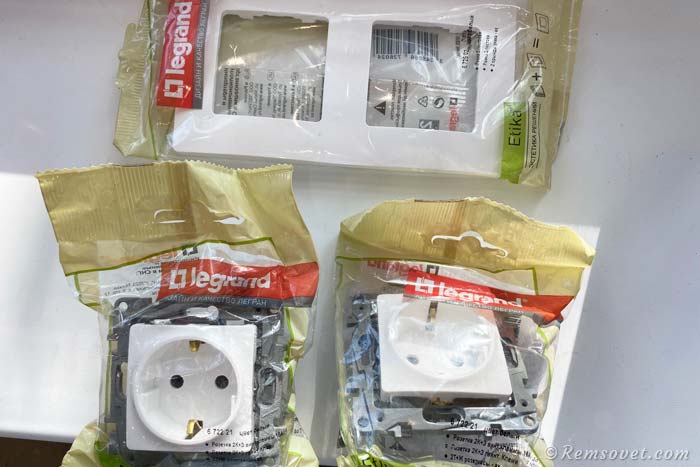

Legrand Etika на 16А и рамка на два поста

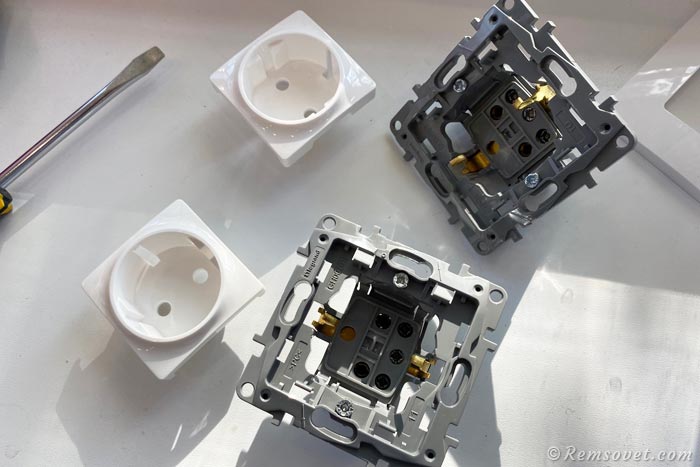

Монтаж розетки Легранд Этика - как снять пластиковую накладку

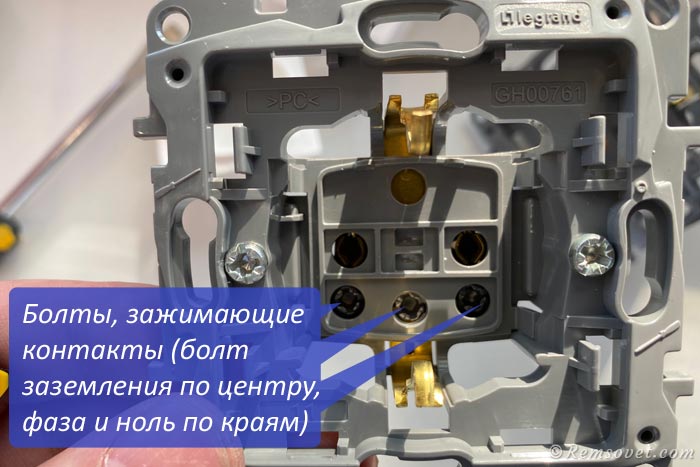

Ниже показаны болты, которые затягивают/ослабляют зажимные клеммы для фиксации жил кабеля:

Винтовые зажимы для фиксации жил кабеля при монтаже розетки Легранд Этика

Шаг 2. Подготавливаем перемычки из кабеля ВВГ 3х2,5.

Соответственно у нас будет три жилы чтобы, соединить первую розетку со второй шлейфом. Длина жил около 20 см.

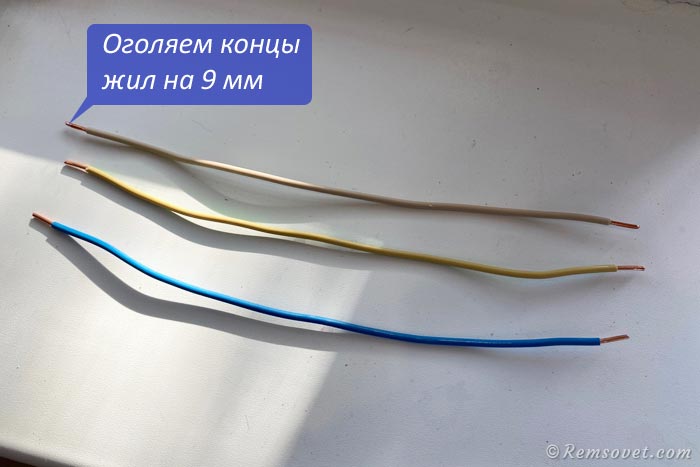

Жилы кабеля ВВГнг 3х2,5 для подключения розеток

Шаг 3. Подключаем первую розетку

Из первого подрозетника выходит питающий кабель. Нам нужно завести жилы этого кабеля на первую розетку, а также кинуть на вторую розетку перемычки заготовленные ранее.

Силовой кабель выходит из подрозетника в стене

Перед подключением розетки необходимо убедиться, что напряжение на кабеле отсутствует с помощью индикаторной отвёртки

Ниже на фото показано, куда заводить жилы кабеля:

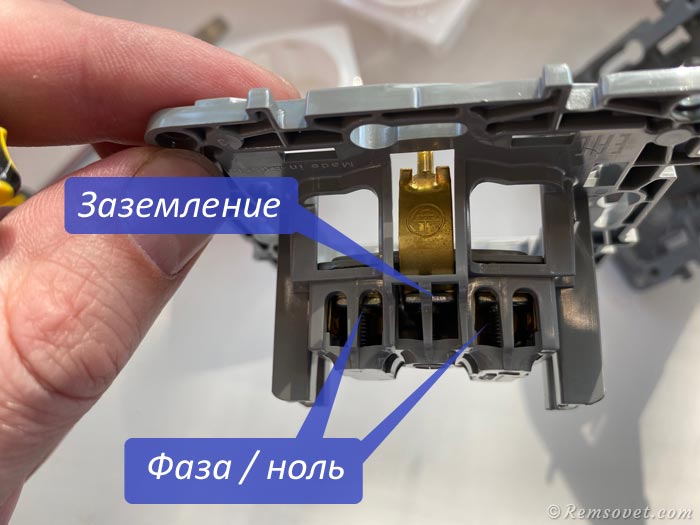

Розетка Легранд Этика, Legrand Etika, монтаж розетки, куда подключать жилы кабеля, ноль, фаза, заземление

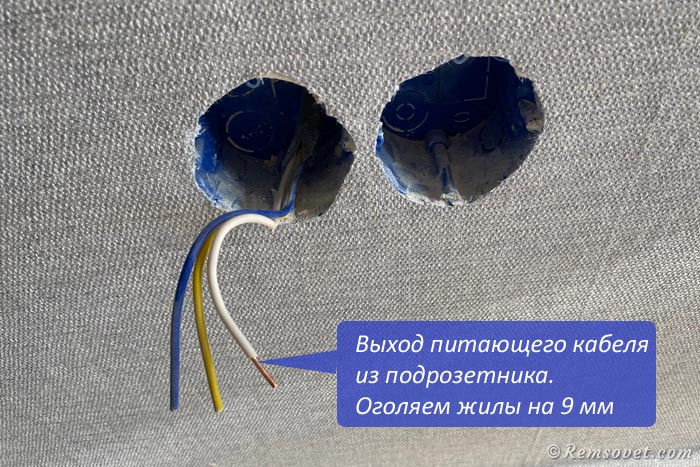

На розетке конкретно указано, что длина жилы, которая заводится под контакт, составляет 9 мм, соответственно настолько жилу и оголяем:

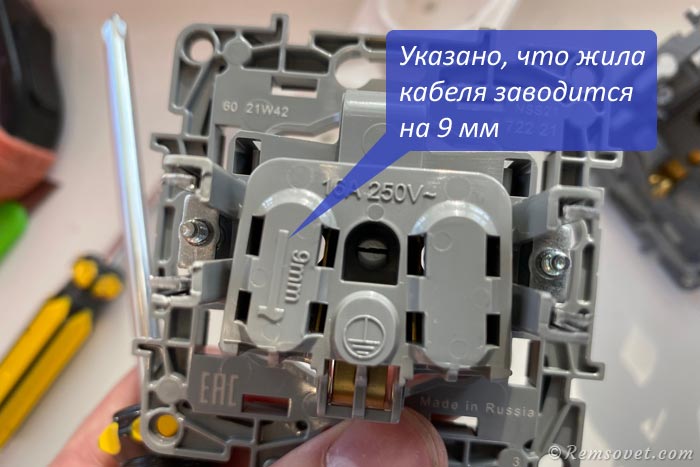

На розетке Легранд Этика схематично указано, что жилы необходимо оголять на 9 мм

Подключаем питающий кабель из подрозетника и перемычку к розетке №1.

Рекомендуемый момент затяжки винтовых зажимов в соответствии с инструкцией по монтажу этой розетки составляет 0,8 Нм

На фото ниже видно, что под один контакт заходит фазная жила питающего кабеля и уходит фазная жила перемычки, соответственно точно также с нолём и заземлением:

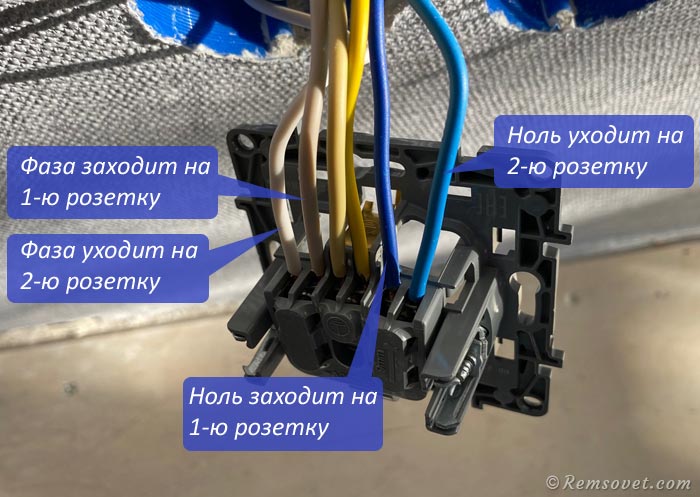

Legrand Etika - подключения блока розеток шлейфом, как подключить розетку на два поста, куда заводить жилы кабеля

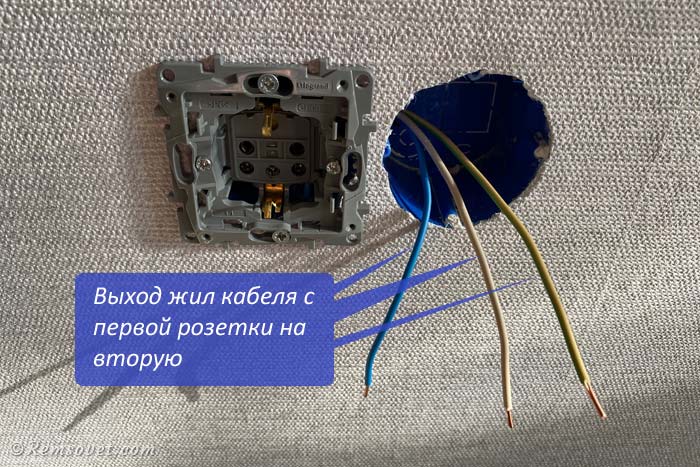

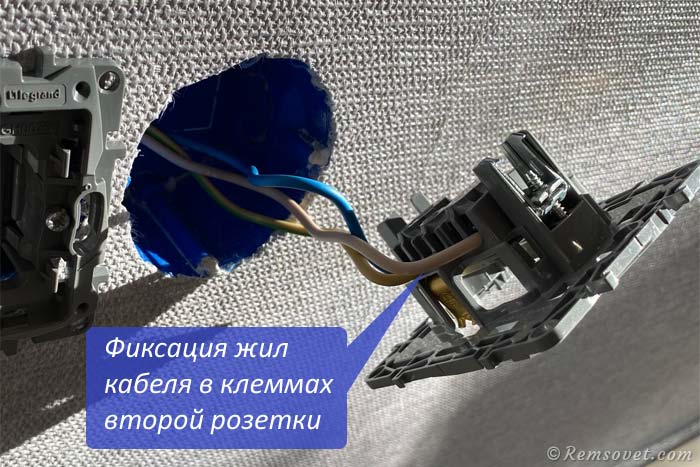

Шаг 4. Продеваем жилы перемычки в отверстие между подрозетниками и подключаем вторую розетку:

Блок подрозетников, подключение розеток шлейфом, вывод кабеля через подрозетник, вывод кабеля через отверстия между подрозетниками при подключении шлейфом

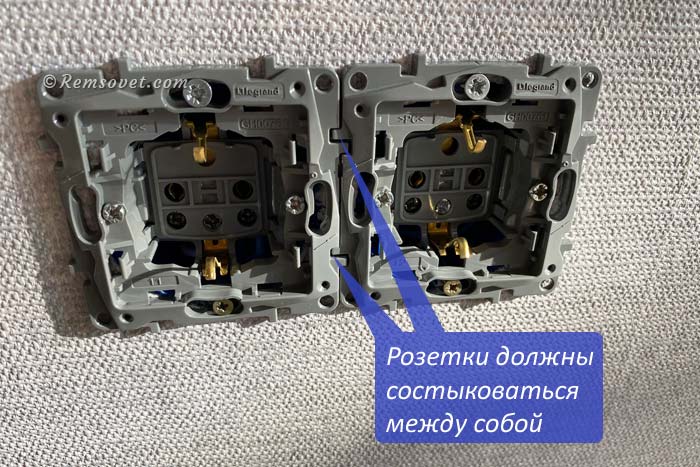

Шаг 5. Выравниваем и фиксируем обе розетки в подрозетниках:

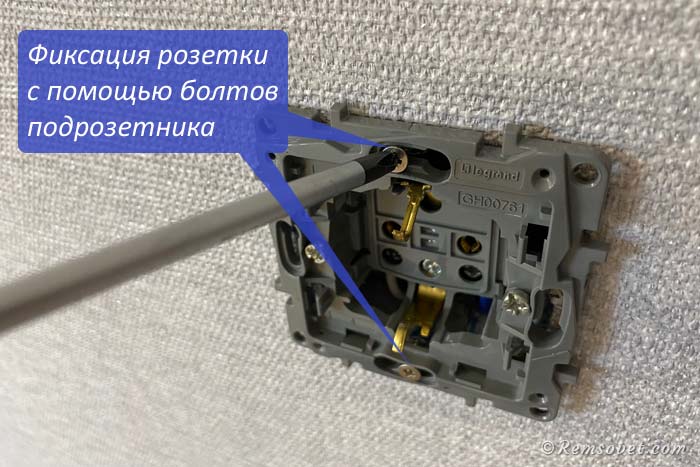

Фиксируем розетку при помощи болтов подрозетника:

Legrand Etika, Легранд Этика - как зафиксировать розетку в подрозетнике при помощи винтов

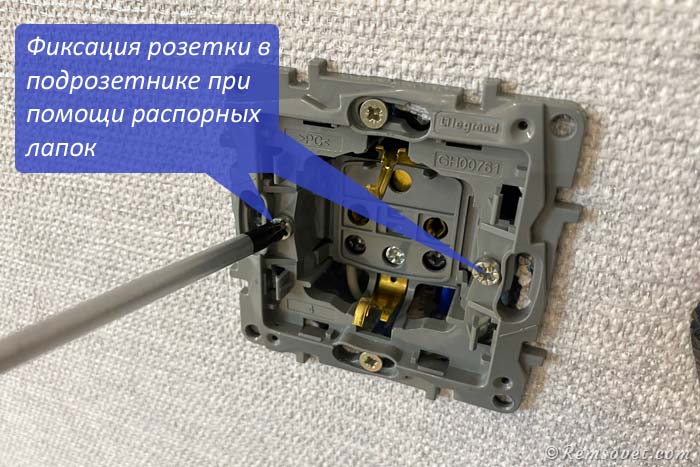

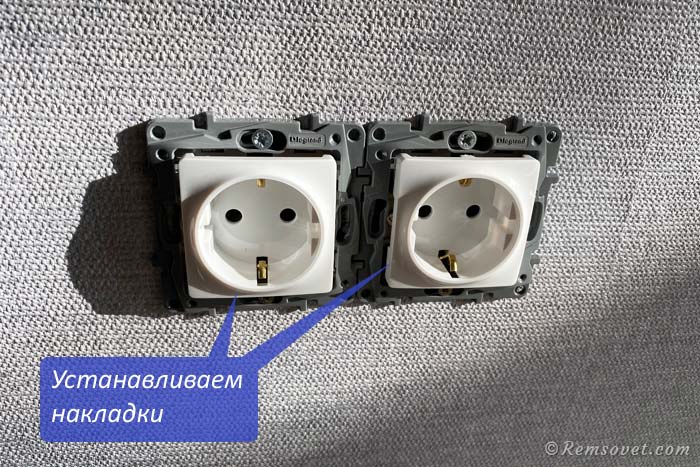

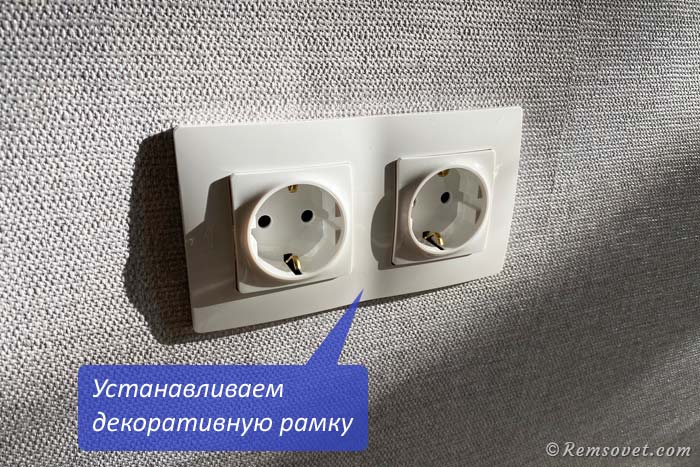

Фиксируем розетку при помощи раздвижных лапок. То есть, вращая болт по часовой стрелке, лапки будут раскрываться и фиксировать розетку в подрозетнике:
